Подробнее о ЛНСП "ССС-М"

Сначала 2022 года лестницы ЛНСП "ССС-М" выпускаются по новым ТУ 28.99.39-002-52118082-2021(©), в обновлённой модификации, учитывающей все требования законодательства в этой области. Преимущества в обновлённой модификации лестниц «ССС-М» состоят, прежде всего, в увеличенной до 500 кг рабочей нагрузке - что значительно выше, чем требуемая (по ГОСТ Р 53276-2009) нагрузка: не менее 360 кг. Данная характеристика была рассчитана после проведения испытаний образцов лестницы на разрывную нагрузку, которая составила не менее 2400 кг, а также подтверждена стендовыми испытаниями на рабочую нагрузку в 500 кг образов готовых изделий всех типоразмеров обновлённых лестниц «ССС-М».

По техническим свойствам и надежности наши лестницы ЛНСП "ССС-М" превосходят все имеющиеся на рынке аналоги, а именно:
- обе несущие тетивы лестниц ЛНСП "ССС-М" выполнены из высокопрочного оцинкованного стального троса диаметром 5мм, который имеет прочностные характеристики не менее 1600кг на разрыв.
- допустимая рабочая нагрузка на наши лестницы - 500 кг.
- возможность заблаговременно переставлять опоры на требуемую высоту, что обеспечивает безопасный и удобный спуск, и упрощает выбор места установки точки крепления.
- комплект для устройства точки крепления лестницы может быть поставлен в составе заказа как дополнительная комплектация или приобретена Заказчиком самостоятельно.
- установка точки крепления может быть выполнена силами любой организацией, компетентной в области монтажа ответственных конструкций, либо ответственным лицом организации Заказчика, с учетом строительных норм и рекомендаций ООО "Вертикаль" по установке точек крепления для лестниц ЛНСП.
- дополнительно на перекладины лестниц ЛНСП "ССС-М" со стороны рабочей поверхности перекладин может быть нанесено безабразивное противоскользящее покрытие.
- срок службы до 15 лет.

Данная характеристика позволяет заявлять допустимое количество эвакуирующихся по лестнице ЛНСП марки «ССС-М» до 4-х человек одновременно при возникновении критической ситуации, когда штатное применение лестницы для эвакуации людей поочередно невозможно. В паспорте на изделие есть указание:  «*При возникновении критической ситуации, требующей безотлагательного спуска двух и более человек по лестнице - допускается эвакуация ОДНОВРЕМЕННО НЕ БОЛЕЕ 4-х ЧЕЛОВЕК! При этом необходимо соблюдать расстояние не менее 2 метров между эвакуирующимися.»

 Улучшены и расширены такие показатели как:

Рабочий ресурс лестницы увеличен в два раза до 100 циклов,

Гарантийный срок хранения и эксплуатации увеличен до 5 лет,

Срок службы изделия при этом составляет - до 15 лет, при условии проведения своевременного переосвидетельствования через каждые 5 лет в специализированной организации.

В течение гарантийного срока хранения лестница не требует какого-либо специального технического обслуживания. Рекомендуется проведение визуального контроля состояния и комплектности лестницы - 1 раз в год в течение всего срока службы лестницы.

Лестницы ЛНСП "ССС-М" стандартно выпускаются длиной 3, 5, 6, 9, 10, 12, 15 метров, измеряемой от первой до последней перекладины.

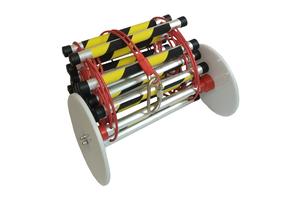

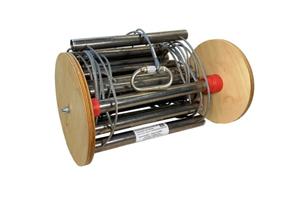

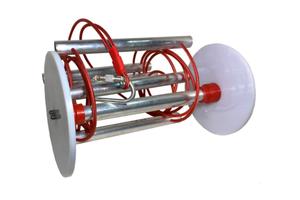

Вы можете приобрести лестницы указанной выше длины в ТРЁХ ВАРИАНТАХ КОМПЛЕКТАЦИИ:

Отдельно стоит отметить развитие функциональности применения, а именно:

Упоры-колеса можно переставлять на перекладины, чтобы они обеспечивали отвод лестницы в рабочем положении от вертикальной плоскости наружной стены за оконным проёмом, не попадая при этом на окна нижних этажей или подбалконные пространства.  Для этого достаточно открутить две колпачковые гайки, снять диски упоров и удлинительные вставки сигнального цвета, вынуть резьбовую ось и установить упоры таким же образом на перекладину, расположенную на требуемой длине лестницы. Преимуществом технического решения в виде кругов закреплённых на оси, как и в прежних моделях лестниц «ССС-М», остаётся простота использования лестницы любой стороной к стене и отсутствие рисков «проскальзывания» упоров, как может быть в случае с упорами-скобами.

Особо внимание уделяется к подбору комплектующих:

Канат стальной оцинкованный имеет прочностные характеристики не менее 1600кг на разрыв, а также защитное покрытие цинком для любых возможных условий эксплуатации лестниц ЛНСП.

Высокопрочный карабин (соответствует EAC TP TC 019/2011/B, ГОСТ Р ЕН 362-2008)  снабженный  удобной в применении муфтой "keylock", исключающей возможность случайного раскрытия, и гарантирующей при её закрытии разрывную нагрузку в 3 тонны;

Зажимы троса повышенной прочности с обязательной установкой на них дополнительных самоконтрящихся гаек с контрольной протяжкой, что обеспечивает надежную фиксацию перекладин на тетивах даже при нагрузке выше 200 кг на одну перекладину.

Все базовые конструкционные элементы из которых состоит лестница ЛНСП "ССС-М" - являются негорючими либо трудно-горючими.

Также стоит обратить внимание – что весь цикл производства лестниц и всех основных комплектующих локализован на территории нашей страны.

Допускается рассмотрение лестницы в составе компенсирующих мероприятий, разрабатываемых специализированной организацией, с целью снижения нагрузки на основные пути эвакуации, для повышения безопасности пребывания людей в здании. Наличие в ассортименте разных типо-размеров длины лестниц «ССС-М», а именно 3, 5, 6, 9, 10, 12 и 15 метров - позволяет подобрать оптимальную длину для каждого конкретного случая. Применение лестницы не требует специализированного обучения.

Выбор стационарной точки крепления лестницы и ее монтаж должен осуществляться любыми специалистами, имеющими необходимую квалификацию, с последующим оформлением завершенного монтажа соответствующим документом, учитывая следующие рекомендации: Стационарная точка крепления лестницы должна соответствовать конструкции карабина и типу несущей стены здания, быть рассчитана и выдерживать рабочую нагрузку не менее 5kN. в предполагаемом направлении расположения тетив лестницы во время её использования. Точка крепления лестницы устанавливается внутри или снаружи здания вблизи окон или предполагаемых мест эвакуации непосредственно в несущую капитальную стену, находящуюся в одной оси с проёмом, через который будет располагаться лестница в рабоче положении.  Для этих целей полностью подходит Анкер разжимной SORMAT c кольцом PFG EBF М16 (поставляться ООО "Вертикаль" отдельно в качестве дополнительной комплектации лестницы). Рекомендуемое место монтажа:  ~2000мм от пола и не менее 400мм от проёма.

Допускается установка в другие места несущих капитальных стен, в т.ч. под оконным проёмом, а также в плиты перекрытия, но если в рабочем положении тетив лестницы на стационарную точку крепления может быть создана нагрузка «на вырывание» из несущей конструкции, в этом случае необходимо установить комплект анкерного закрепления сквозь несущую конструкцию, состоящий из рым-гайки и резьбовой шпильки М16 повышенной прочности, а также дополнительных элементов, таких как пластины, удлинительные втулки, шайбы, самоконтрящиеся  гайки; допускается также монтаж на специальные двухкомпонентные составы типа "химический анкер" при условии, что производитель этих составов предоставляет информацию о допустимой нагрузке на смонтированную конструкцию не менее 20 kN. Стационарная точка крепления лестницы может быть выбрана потребителем самостоятельно с учётом конкретных условий при условии соблюдения рекомендаций ООО "Вертикаль".

Наличие в обновлённой модели лестниц «ССС-М»  вариантов поставки изделий с дополнительной комплектацией – значительно расширяет возможности применения лестниц ЛНСП. Выбор и специфика дополнительной комплектации осуществляется по запросу, с учетом конкретных условий применения изделия.

ООО «Вертикаль» с 2022 г. запущены в серийное производство лестницы навесные спасательные пожарные «ССС-М» обновленного образца по ТУ 28.99.39-002-52118082-2021(©) введены  взамен  ТУ 4854-001-52118082-2013(©).

Металлическая спасательная лестница ЛНСП для эвакуации "ССС-М" - выпускается нашей компанией с 2013 года и неоднократно проходила процедуру СЕРТИФИКАЦИИ СООТВЕТСТВИЯ № в области пожарной безопасности (обязательная сертификация),  в Органе сертификации «ПОЖТЕСТ» ФГУ ВНИИПО МЧС России на соответствие Техническому регламенту о требованиях пожарной безопасности (Федеральный закон 22.07.2008 №123-ФЗ)). В рамках предоставления услуги сертификации в период с 2013 по 2021 годы эксперты ВНИИПО осуществляли надзорную деятельность за системой контроля качества применяемой при сборке лестниц ЛНСП "ССС-М" и многократно проводили инспекционный контроль непосредственно на нашем производстве в Санкт-Петербурге.

В 2022 году образцы лестниц навесных спасательных пожарных «ССС-М» успешно прошли проверку и подтверждение соответствия требованиям, установленным ТР ЕАЭС 043/2017 и ГОСТ Р 53276-2009, в Испытательной лаборатории Научно-исследовательского центра пожарной техники и систем пожаротушения ФГБУ ВНИИПО МЧС РОССИИ (аттестат аккредитации RA.RU.21МЧ01), по результатам 09.02.2022 выдан Протокол испытаний № 2242/4.4-2022., на основании которого, а также на основании Сертификата менеджмента качества ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № ST.RU.0001.M0021888 от 17.02.2022 года, была принята Декларация о соответствии ТР ЕАЭС 043/2017 зарегистрированная Федеральной службой по аккредитации "Росаккредитация" по схеме 6д, которая наиболее полно подтверждает соответствие выпускаемой продукции требованиям действующего законодательства РФ.

*На начало 2022 года в Российской Федерации действует следующий законодательно установленный порядок подтверждения соответствия (сертификации) продукции в области пожарной безопасности:

Вступивший в силу 1 января 2020 года Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» ТР ЕАЭС 043/2017 устанавливает обязательные для применения и исполнения требования к средствам обеспечения пожарной безопасности и пожаротушения на территориях государств – членов Евразийского экономического союза (п.2 ТР ЕАЭС 043/2017). Настоящий технический регламент распространяется на средства обеспечения пожарной безопасности и пожаротушения, предназначенные для предотвращения, снижения риска возникновения, ограничения развития пожара и распространения его опасных факторов, для тушения пожара, спасения людей, защиты жизни и (или) здоровья человека, имущества и окружающей среды от пожара, а также для снижения риска причинения вреда и (или) нанесения ущерба вследствие пожара (п.3 ТР ЕАЭС 043/2017).

В соответствии с Перечнем средств обеспечения пожарной безопасности и пожаротушения, на которые распространяются требования технического регламента Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» ТР ЕАЭС 043/2017 Лестницы навесные спасательные пожарные (ЛНСП) относятся к средствам спасения людей при пожаре с высотных уровней (раздел XIV, п.82).

Для лестниц навесных спасательных пожарных Технический регламент Евразийского экономического союза «О требованиях к средствам обеспечения пожарной безопасности и пожаротушения» ТР ЕАЭС 043/2017 предусматривает обязательное подтверждение соответствия установленным требованиям в форме декларации (п.107-115 ТР ЕАЭС 043/2017) - схемы подтверждения соответствия 3д, 4д, 6д, либо по желанию изготовителя в форме сертификации (п.109).

Как уже упоминалось выше на данной странице, ООО «Вертикаль» с 2022 г. запущены в серийное производство лестницы навесные спасательные пожарные «ССС-М» обновленного образца, по новым Техническим Условиям 28.99.39-002-52118082-2021 введённым взамен  ТУ 4854-001-52118082-2013.

Проверку и подтверждение соответствия требованиям, установленным ТР ЕАЭС 043/2017 и ГОСТ Р 53276-2009, образцы лестниц навесных спасательных пожарных «ССС-М» прошли в Испытательной лаборатории Научно-исследовательского центра пожарной техники и систем пожаротушения ФГБУ ВНИИПО МЧС РОССИИ (аттестат аккредитации RA.RU.21МЧ01), по результатам 09.02.2022 выдан Протокол испытаний № 2242/4.4-2022.

На основании Протокола испытаний ИЛ НИЦ ПТ и СП ФГБУ ВНИИПО МЧС РОССИИ, а также на основании Сертификата менеджмента качества ГОСТ Р ИСО 9001-2015 (ISO 9001:2015) № ST.RU.0001.M0021888 от 17.02.2022 года была принята Декларация о соответствии ТР ЕАЭС 043/2017 зарегистрированная Федеральной службой по аккредитации "Росаккредитация" по схеме 6д, которая наиболее полно подтверждает соответствие выпускаемой продукции требованиям действующего законодательства, а также подтверждает соответствие системы менеджмента производства средств обеспечения пожарной безопасности и пожаротушения, производственного контроля технологических процессов и условий производства.
