Испытания на нагрузку комплектующих для изготовления навесных лестниц

Нашей компании, как производителю спасательного оборудования, важно достоверно знать и информировать потребителя о прочностных характеристиках нашей продукции. Каждая партия лестниц проходит прочностные испытания на рабочую нагрузку на нашем собственном испытательном стенде. Такого рода проверка обеспечивает уверенную эксплуатацию изделия в пределах рабочей нагрузки, но не дает представления о максимальной разрывной нагрузке. Для получения этих данных нашей компанией была произведена серия испытаний на максимальную разрывную нагрузку на базе аттестованной испытательной механической лаборатории в г. Санкт- Петербург.

Канат стальной оцинкованный диаметром 5.1 мм, изготовленный по ГОСТ 2688-80.

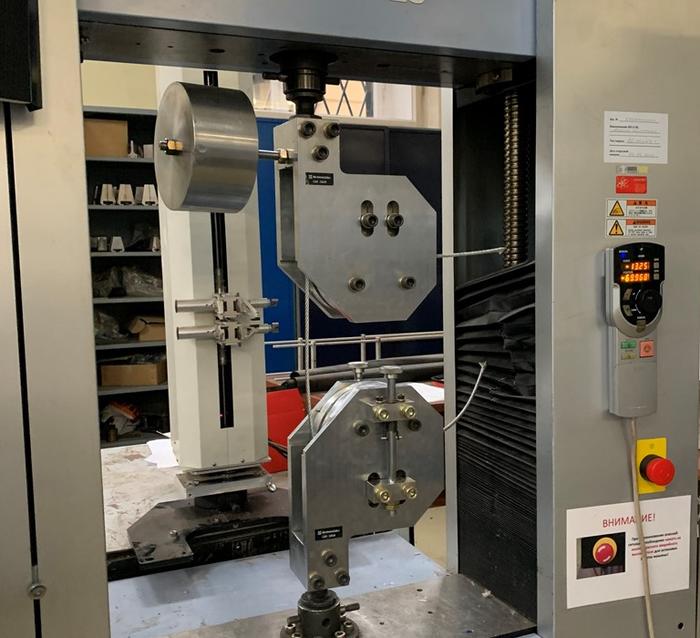

Испытания проводились на универсальной испытательной разрывной машине Shimadzu AG-50kNXD.

Отрезок каната устанавливается в разрывную машину, после чего производится его постепенное нагружение. С увеличением нагрузки на стальной канат,  его длина практически не увеличивается, в отличии от полиамидного каната. Нагрузка достигает своего максимального значения, после чего происходит разрушение образца. На мониторе, подключенном к испытательной разрывной машине, отображается значение максимальной разрывной нагрузки.

В результате было получено следующее значение разрывной нагрузки:  16,81 кН (1714 кг)



Лестница ЛНСП "ССС-М"

Испытания проводились на сервогидравлической разрывной машине Instron 1200KN.

У тестового образца расстояние между ступенями было изменено с 350 мм до 100 мм в связи с техническими ограничениями испытательной машины. Внесенные изменения не влияют на прочность изделия.

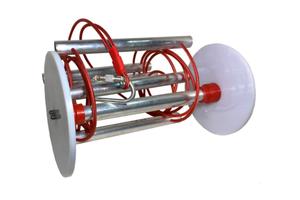

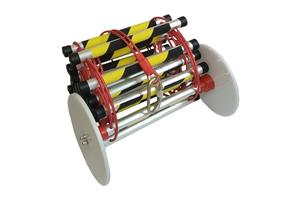

Данная лестница изготавливается из стального оцинкованного каната диаметром 5,1мм и металлических перекладин из высокопрочного сплава диаметром 32 мм. Оборудуется колесами упорами для отвода лестницы от стены и облегчения начала спуска. Колеса упоры обрабатываются огнезащитным составом, препятствующем горению.

Тестовый образец был установлен в разрывную машину, после этого производилось его постепенное нагружение. С увеличением нагрузки стальной трос практически не удлиняется.  При достижении нагрузки на лестницу равной 2408 кг произошел обрыв одной из двух тетив лестницы.

В итоге значение максимальной разрывной нагрузки для тестового образца лестницы навесной спасательной пожарной ССС-М производства ООО «Вертикаль» составило 2408 кг.

Значение максимальной разрывной нагрузки для металлической ЛНСП "ССС-М" лестницы производства ООО «Вертикаль» с учетом запаса прочности 30% составляет не менее - 1500 кг.


Данный результат в совокупности с видео-отчетом испытаний наглядно демонстрирует поведение лестницы при различных нагрузках и дает представление о предельной разрывной нагрузке, приводящей к разрушению изделия.
